網絡機柜
網絡機柜,用來組合安裝面板、插件、插箱、電子元件、器件和機械零件與部件,使其構成一個整體的安裝箱。根據目前的類型來看,有服務器機柜、壁掛式機柜、網絡型機柜、標準機柜、智能防護型室外機柜等。容量值在2U到42U之間。
網絡機柜配置表 | |||||
序號 | 產品類型 | 詳細描述 | 單位 | 單價(元) | |
1 | 網絡機柜 | 尺寸:840*300*2200 (毫米) | 個 | ||
材料清單 | |||||
組 件 | 數 量 | 單價(元) | 合計(元) | ||
柜體 | 1 | ||||
ODF 72芯 | 5 | ||||
1*64分光器(含頭) | 3 | ||||
FC/PC尾纖 | 360 | ||||
FC適配器(純銅) | 360 | ||||
SC適配器 | 195 | ||||
小計 | |||||
配置 | 含5個72芯ODF配線箱,1*64光分路器(SC/PC) 3個,F(xiàn)C/PC純銅適配器360個,F(xiàn)C/PC單模尾纖1.5米360條,SC/PC適配195個,固纖單元1套,過纖單元1套,2U機架4個,上檔板一塊,板材厚度25px |
特點
· 結構簡單,操作安裝方便,工藝精湛、尺寸精密,經濟實用;
· 國際流行的白色鋼化玻璃前門;
· 帶圓形通風孔的上框;
· 可同時安裝腳輪和支撐腳;
· 可方便拆卸的左右側門和前后門;
· 齊全的可選配件

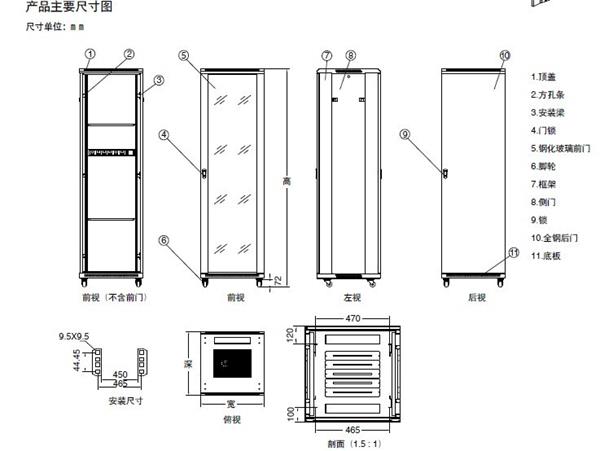

組成
網絡機柜由框架和蓋板(門)組成,一般具有長方體的外形,落地放置。它為電子設備正常工作提供相適應的環境和安全防護。這是僅次于系統級的一級組裝。不具備封閉結構的機柜稱為機架。
質量要求
網絡機柜應具有良好的技術性能。機柜的結構應根據設備的電氣、機械性能和使用環境的要求,進行必要的物理設計和化學設計,以保證機柜的結構具有良好的剛度和強度以及良好的電磁隔離、接地、噪聲隔離、通風散熱等性能。此外,網絡機柜應具有抗振動、抗沖擊、耐腐蝕、防塵、防水、防輻射等性能,以便保證設備穩定可靠地工作。網絡機柜應具有良好的使用性和安全防護設施,便于操作、安裝和維修,并能保證操作者安全。網絡機柜應便于生產、組裝、調試和包裝運輸。網絡機柜應合乎標準化、規格化、系列化的要求。機柜造型美觀、適用、色彩協調。
相關區別
網絡機柜和服務器機柜均是19寸標準機柜, 這是網絡機柜和服務器機柜的共同點!
網絡機柜和服務器機柜的區別在于:
服務器機柜是用來安裝服務器、顯示器、UPS等19'標準設備及非19'標準的設備,在機柜的深度、高度、承重等方面均有要求,寬度一般為600MM,深度一般在900MM以上,因內部設備散熱量大,前后門均帶通風孔;
網絡機柜主要是存放路由器,交換機,配線架等網絡設備及配件,深度一般小于800MM,寬度600和800MM都有,前門一般為透明鋼化玻璃門,對散熱及環境要求不高。
安裝事項
有了機柜相關尺寸,再檢查設備的外形,確保和選擇的支架搭配。一個堅固的機柜可承重達450磅,所以檢查一下用來拿出設備用的工具,比如,提門或手推車。好的機柜下面裝有輪子,所以你只需把該裝的設備裝進去,再把機柜推到合適的地方即可。
測量一下房間的大小和機柜經過的天花板、門和電梯高度。再有,考慮到機柜里的多類設備,確保把機柜放在距離電源、網線插口、通訊插口近的地方。
檢查打開和關閉機柜時柜門打開的角度。標準機柜門在右邊打開,門軸在左邊,當然不排除相反的情況。所有的門和側板都應很容易打開,以便于維護。
當你要將設備機柜安裝入一個已經存在的機柜組時,你可以把機柜挨著排成一排,這樣安全、整齊。有些機柜組由于種種原因,不能再增加了,或者只能增加幾種附件。最好的機柜組模型應具有充分的可擴充性,并帶有所有必要的硬件,可把機柜側板拿掉,用螺釘將機柜相互連接,排成一排。
機柜整理
1. 前期準備
首先要通知用戶在不影響用戶正常工作的情況下進行整理機柜。
然后根據網絡的拓撲結構、現有的設備情況、用戶數量、用戶分組等多種因素勾畫出機柜內部的線路走線圖和設備位置圖。
接下來準備好所需材料:網絡跳線、標簽紙、各種型號的塑料扎帶(勒死狗)。
2. 整理機柜
(1)安裝機柜:
需要自己動手做以下三件事:第一,使用隨機框帶的螺絲和螺母將固定架上緊;第二,將機柜扳倒,把可以活動的輪子安上;第三,根據設備的位置在固定架上調整和添加擋板。
(2)整理線路:
將網線分組,組數通常小于或等于機柜后面理線架的個數。將所有設備的電源線捆扎在一起,將插頭從后面的通線孔插入后,通過一個單獨的理線架尋找各自的設備。
(3)固定設備:
將機柜中的擋板調整到合適的位置,使管理員能夠不開機柜門就可以看到所有設備的運轉情況,同時根據設備的多少和大小適當?shù)靥砑訐醢?。注意要在擋板間留出一定的空隙。將機柜內所有用到的交換設備、路由設備按照預先畫好的圖放置好。
(4)網線貼標:
所有網線連接好以后,需要對各網線進行標識,將準備好的即時貼纏繞到網線上,并用筆在其上加以標注(一般注明房間號或作什么用途),要求標識要簡單易懂。對交叉網線可以通過使用不同顏色的即時貼與一般網線加以區分。如果設備太多,則要對設備進行分類編號,并對設備貼標。
3.后期工作
(1)聯電測試:
當確認無誤后,接通電源,進行網絡聯通測試,以保證用戶正常的工作--這是最重要的。
(2)文檔更新:
對本次機柜整理的內容進行文檔更新。重新畫設備布置圖和網線連接圖。在圖上要注明設備的編號和網線的標識,以備檢修查閱。最好能夠將用戶名也作為一項加入到圖示當中。最后注明日期和理線人。
