一、人井集中監控管理系統簡介

現代通信技術迅速發展，通信網的日益龐大，作為運營商核心的資源——管道及線路資源，隨著國內其他電信運營商的增多，以及電信運營和增值業務的全面開放，用戶端接入顯然不會成為各運營商的經營障礙，但是，在其傳輸?shù)墓歉陕酚缮?，卻始終無法擁有固網運營商的龐大的管網資源。由于特定歷史的原因，這樣必然會導致出現一些非正常的現象，即把傳統固網運營商的管道資源當成城市公共資源，肆意侵占，從而嚴重?fù)p害傳統固網運營商利益。同時，井中纜線的安全問題也日益嚴峻 。根據最近的統計表明，電纜盜割事件有從空中轉入地下，由配線轉為主干的趨勢，犯罪分子日益猖獗，已不滿足于架空纜線的盜取，目光瞄準了實施更安全快捷，銅線資源更豐富的地下管道。

人井監控產品的出現，是人井管理的一次革新，杜絕了上述現象的發生，使人井管理變得方便直觀，安全可靠。 該系統是集通信、交換、計算機、網絡和安全防范為一體的高科技產品。

人井集中監控管理系統（BY-RJC）是對現代通信的基礎設施——人井管道進行集中監控、集中管理的強有力的工具。采用友好而功能強大的用戶界面，您不必面對厚厚的使用手冊而一籌莫展，輕松、簡單。

二、系統結構

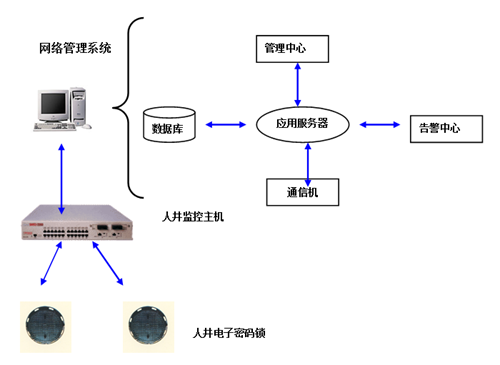

該系統由網絡管理系統、人井監控主機、人井電子密碼鎖構成，組網示意圖如下：

三、產品組成

1、人井電子密碼鎖

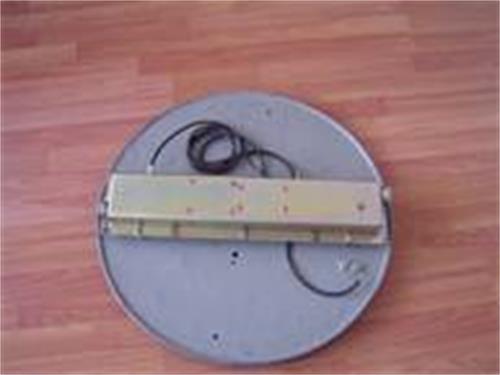

電子密碼鎖由密碼鎖控制電路和鎖體構成，安裝在人井的內井蓋上。

2  采用遠程供電方式

2  與人井監控主機通信

2  井蓋狀態檢測

2  電控鎖控制

2  自動開鎖

2  自動鎖閉

2、人井監控主機

?  主要功能

1.  人井鎖的遠端供電

2.  人井鎖的定期巡檢

3.  人井鎖的主控開啟

4.  人井鎖的自動鎖閉

5.  提供與人井監控管理系統的通信功能

6.  接收所管理的所有人井鎖的信息，并上傳到人井監控管理系統

7.  接收來自人井監控管理系統的命令控制所管轄的人井鎖

人井監控主機負責把所有監控?cái)?shù)據上傳給人井集中監控管理系統、通過通訊協議告知人井集中監控管理系統告警、井下報警識別和數據處理、定期巡檢人井電子密碼鎖狀態、請求人井鎖的狀態、人井鎖的自動開啟和自動鎖閉，人井鎖的遠端供電等。

監控主機和網管系統提供串口、MODEM、TCP/IP（外加轉換器）等多種通信方式連接，通信穩定可靠。人井監控系統采用并聯總線技術，可在一對總線上掛接多個人井鎖，以節約工程施工的布線工作量，提高系統的集成度?？偩€上可同時并接多個人井鎖（可達32個），監控主機通過點名方式對人井鎖輪詢采集井蓋狀態。監控主機與人井鎖之間采用的是雙向通訊方式，人井鎖將井蓋不同的狀態信息上傳給監控主機。在該總線上，支持雙向通訊方式， 監控主機既可以接收下面的人井鎖的狀態，又能發出信息，控制下面的人井鎖，達到主控開鎖的目的。該總線除用于通訊和主控開鎖外，還為人井鎖遠程提供工作電源。

一臺監控主機可以提供8對總線，一對總線上最多可并接32個人井鎖，監控主機與人井鎖的通訊距離可達10千米。

監控主機由MCU、存儲器、時鐘芯片、MODEM等組成，人井鎖也由一個MCU控制，監控主機通過點名方式同時對多路總線上的人井鎖輪詢，被點名的人井鎖向監控主機上報鎖的當前開關狀態，如人井鎖的狀態發生變化，監控主機將該人井鎖的狀態以及該狀態發生的時間形成歷史記錄保存在監控主機中，并向中心上報，上報成功后，EEPROM中的記錄被清除；如與監控中心連接失敗，保存在監控主機中的記錄不被清除，監控主機中最多可保存500條歷史記錄，記錄滿后從最舊記錄刷新，監控主機能間隔一定時間繼續與監控中心連接，直到成功，將監控主機中的數據上報。監控主機中的數據掉電不丟失。

監控主機通過點名方式通知指定的人井鎖做驅動準備，握手成功后即通過總線給人井鎖提供驅動能量，完成遠程驅動。

人井監控主機采用標準機架設計，可以方便放入。

3、網絡管理系統

網絡管理系統是人井集中監控系統中直接面向用戶的部分，它為用戶提供直觀、方便的人機界面，能夠?qū)崿F(xiàn)實時監視人井鎖的狀態、人員與人井鎖的檔案管理、密碼派工、記錄登記等功能。它主要包括數據庫應用服務器、人井通信機、管理中心系統、分中心系統、監視站、告警系統（包括對交接箱系統的數據采集和控制監視部分）、交接箱系統接口模塊部分。人井集中監控管理系統與監控主機之間采用串口直連方式、MODEM方式通信，上傳監控主機的狀態信息，接受控制中心下傳的命令。

管理中心系統負責管理全局所有的人井資源，管理和配置分局信息，設置系統管理信息，設置管理員資料和級別，統計報表設定，分局監視界面設置。

分中心系統負責管理分局的人井資源，人井管理人員的設定，人井開鎖人員的授權，統計報表的打印，線路、人井狀態監視等。

數據庫應用服務器系統負責監控主機上報數據處理，系統登陸處理，數據代理，系統數據請求處理等。

監視站監視人井系統遠行情況，查看統計報表。

告警系統負責接收告警信息，以電話自動語音提示、手機短消息等多種形式發送，并記錄已經發送的告警記錄。

系統采用當今最先進的多層客戶機/服務器體系結構，將系統的功能分別構建為獨立的軟件模塊，各軟件模塊可以運行在同一臺計算機上，也可以分布運行在計算機網絡中的任意不同位置上，組網靈活方便，便于系統擴展。

快速應用程序開發（RAD）是當前Windows環境下進行程序設計的流行方法，具有直觀、快速、代碼量少等優點，我們選用前沿的可視化開發平臺Delphi6 C/S 版進行程序編寫，網絡通信協議采用流行的TCP/IP協議。系統數據庫采用Microsoft SQL Server，也可以根據用戶要求采用其他數據庫如：Sybase、Oracle等。

四、人井監控管理系統特點

除監控系統必備功能之外，人井監控管理系統更有多種特別設計，滿足管理機關更深入的管理需要。

1、針對單個和多個井蓋提供多種開啟方式

根據管理的實際情況，施工人員不但可以通過電話主動開啟井蓋，還可以通過值班電話由管理人員遠程開啟，還可以由管理人員根據施工人員的要求設定預約自動開啟時間，自動開啟。

2、點擊井蓋，顯示最后一次操作的人員、時間

在井蓋監控屏幕上用鼠標點擊井蓋，系統會在屏幕顯著位置給出當前井蓋的簡單資料，當前狀態；如果當前井蓋不處于關閉狀態，系統會給出當前狀態發生的時間，以及對于開啟井蓋操作的人員姓名，使系統管理人員和上級領導機關能夠非常迅捷方便的掌握設備的具體使用情況。

3、井蓋超時未關時自動通知包區人員，確保責任分明

當井蓋出現故障時，系統會自動電話語音通知該井蓋的負責人員，并將對方接聽情況記錄在數據庫中。但是，當出現井蓋打開超過允許使用的最大時間時，系統開始進行井蓋超時未關的告警。對于井蓋超時故障，北洋公司人井監控管理系統會自動從數據庫中查找本次開啟井蓋的人員姓名，直接通知該操作人員，提示該員工關閉井蓋，確保責任分明。

4、井蓋或者線路故障原因，便于線路維護工作考核

當井蓋或者控制線路出現故障時，系統會自動記錄該故障，上級管理部門可以隨時調閱所有故障記錄，考察故障處理情況，針對情況實施相關處罰條例。同時，對于非人為故障，或者系統調試等過程中出現的故障，系統允許操作人員進行故障注釋，登記該故障出現原因，系統會同時記錄下故障解釋人員姓名。這樣，在上級管理部門考核時，可以針對特殊情況進行特殊處理。

5、提供井蓋當前狀態報表，便于考核線路維護人員

在井蓋的各種使用記錄之外，系統還提供了對于管轄各局當前井蓋不同狀態的分類報表功能。管理部門可以直接打印當前處于任何不正常狀態的所有井蓋的清單，進行相應詳細考察，也可以在每天上班時，單獨打印所有沒有正常關閉的井蓋清單，實施相關處罰條例。

6、提供故障記錄報表，考核線路維護人員工作責任心

當井蓋出現故障時，系統自動進行發送告警語音，同時記錄所有告警內容，告警號碼。在打印井蓋故障記錄報表時，系統會給出井蓋故障發生時間，故障消除時間，對于該故障已經進行的告警次數。

與故障記錄報表相結合，管理部門可以考察針對特定井蓋故障的線路維護人員故障處理及時程度，問題解決是在直接負責人員級別，還是到達上級管理人員，或者直到區局負責人員才得到處理，從而使對于線路維護人員工作責任心的考核變的直觀方便、有理有據。

7、多級中心監控，方便各級領導機關監督工作

系統軟件采用了多層客戶機/服務器體系結構，系統各部分通過統一的數據代理訪問統一的數據庫，對于系統進行監視的計算機數量沒有限制，更能根據實際情況方便設定每個遠程監視站的權限，以便于各級管理部門隨時執行相關監督管理權力。

在中心管理部門的人井監控管理終端上，可以查看任意分局交接箱當前狀態，調閱全市任意人井資料，任意線路維護人員資料，打印各種相關報表，以便執行對全市線路維護工作的監督管理工作。

8、具有中心集中管理功能，便于系統遠端維護

系統特有對于各區局人井管理系統的的中心集中管理功能。在市局管理部門的計算機上 ，除了可以監視各區局人井使用情況外，還可以查看各區局系統運行情況，各分局、端局、模塊局人井控制主機運行情況，系統內的各個遠程監控終端的運行狀態。

根據管理需要，市局管理部門可以遠程控制關閉區局系統，以便于接管對系統的直接操作控制權，更加有利于整個網絡環境下的統一集中管理結構。

9、允許多個操作人員使用系統，同時記錄工作日志

系統管理終端允許多個不同的操作人員使用，每個人可以具有不同的權限，同時，系統會自動記錄每個操作人員對管理終端的操作時間，退出系統時間，系統負責人員可以打印相應報表，可以更好把握每個操作管理人員工作時間內的相關工作情況。

10、操作鎖定功能，防止無關人員操作。

當人井管理系統在設定的時間內沒有任何鍵盤或者鼠標操作時，系統會自動鎖閉鍵盤和鼠標操作，同時，監控終端切換到人井監視屏幕，系統進入鎖定狀態。

進入鎖定狀態的管理終端，仍然能夠自動完成各種日常處理工作以及自動告警，但是，不能進行任何數據修改工作，再次使用系統，必須輸入授權密碼。

當系統的授權操作人員離開監控終端時，也可以選擇系統進入鎖定狀態，確保非授權人員不能隨意進入系統，進行無關操作，以保證系統的安全性。

11、主機可以脫機工作，自動緩存人井使用記錄

人井系統的主機功能設計完善，當計算機為控制主機設置好相應數據后，控制主機就可以脫離管理終端獨立運行。當與管理終端通信中斷時，控制主機仍然可以正常運行，主機會自動緩存所有人井的開關記錄，當通信恢復時再向上報告。

控制主機可以存儲500條各種使用記錄，并且保存有完整的時間信息，確保系統中的所有人井在任何情況下的使用都能夠被準確記錄。

12、產品開發具有連續性和全面性

產品投放市場后，仍然不斷根據用戶需要進行后續開發，將不斷進行產品的后續升級開發，確保所有用戶的投資都能得到最大程度的保護。

五、人井集中監控系統實施方案

在中心機房安裝人井監控主機、中心數據庫服務器、通信機、告警中心和管理站計算機，計算機都并入局域網，實施監測、操作系統內的所有人井井蓋，查詢所有相關數據，包括任意管轄人井的詳細資料，內部結構，線路使用情況，所有線路維護人員的檔案，以及所有工作人員的工作記錄。

可根據需要配置相應的分中心計算機、監視計算機，所有計算機并入局域網絡，通過網絡，存取中心數據庫數據。

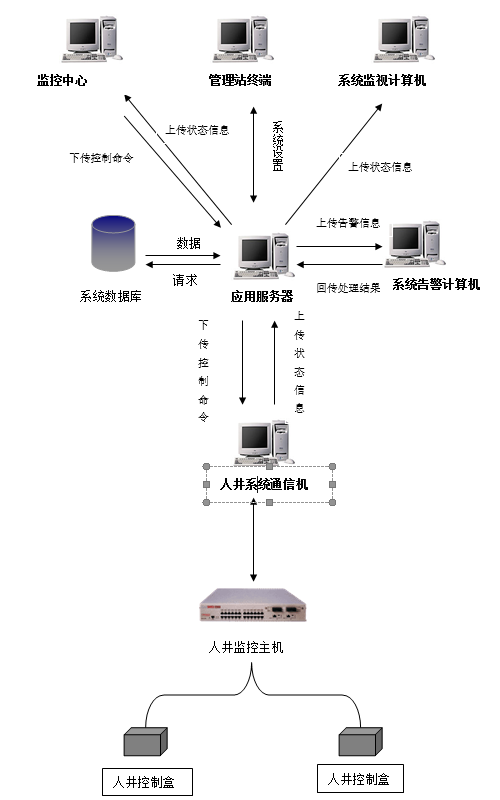

完整的人井集中監控管理系統結構圖如下：

數據處理流程如圖：

六、人井集中監控管理系統配置

七、產品規格與性能指標

1、中心系統指標

? 系統控制級數可達三級：即中心控制、分局監控、井下監控。

? 操作系統采用WINDOWS 2000，性能穩定，數據庫采用SQL SEVER ，統計查詢響應時間小于5秒，支持大于20個以上的查詢終端

? 系統有7×24 小時連續運行能力

? 系統平均無故障時間大于1萬小時

? 巡查人井監控主機時間可定制（默認為30分鐘）

? 人井監控主機可管理的人井鎖256個

? 系統報表種類大于10種

? 系統數據聯機存儲能力大于5年

2、告警

? 巡檢時間小于3秒

? 告警漏報、誤報率低于0.006%。

? 提供聲、光、短信告警方式

? 告警響應時間<10S(發出聲光告警)

? 告警發生到接通告警責任人時間小于90秒

3、組網傳輸方式

? 組網采用局域網組網方式（以太網）

? 局域網數據傳輸速率大于10MBPS

? 中心到分局?jǐn)?shù)據傳輸速率不小于局域網傳輸速率

? 人井鎖與人井監控主機傳輸率大于500bps

? 人井鎖與人井監控主機的傳輸距離10公里

? 遠程供電能力10公里

4、主機安裝及環境

? 運行環境溫度：0 ℃— 40 ℃

? 運行環境濕度：20 % — 90 %

? 電源要求：-48V
